离心式冷水机组怎么完成制冷和回油？看懂四个循环与润滑路径

离心式冷水机组运行时，制冷剂、水路和润滑油不是各自独立工作的。制冷剂要连续完成压缩、冷凝、节流和蒸发，冷冻水负责把用户侧热量带到蒸发器，冷却水再把冷凝热带走；与此同时，润滑油必须稳定送到电机轴承、压缩机轴承和增速齿轮，并把进入蒸发器的油重新分离回油箱。理解这几条路径，才能在制冷量下降、冷凝压力异常或油位变化时找到正确检查方向。

制冷循环为什么缺一不可

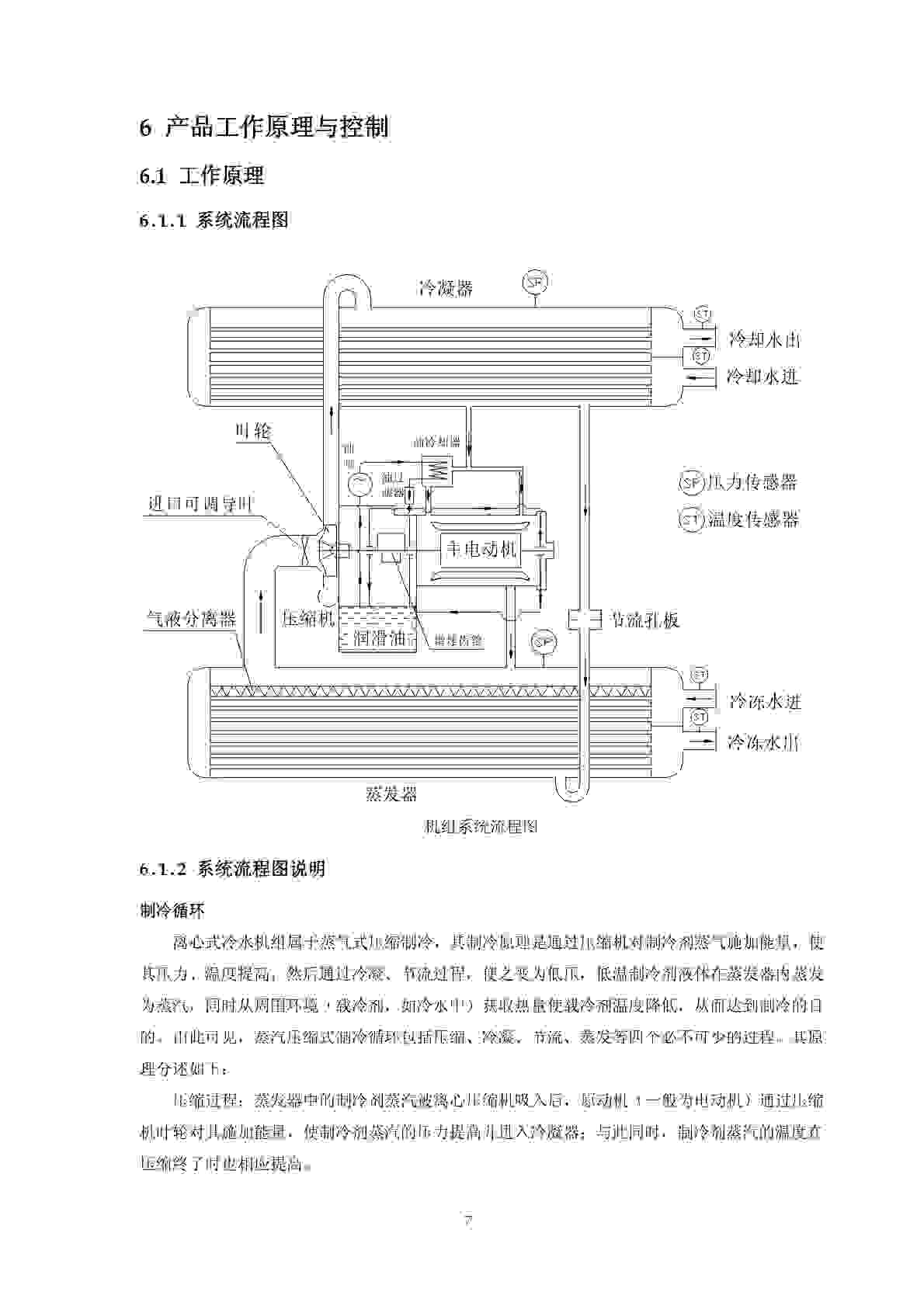

离心式冷水机组采用蒸气压缩制冷。蒸发器中的低压制冷剂蒸气先被离心压缩机吸入，电动机通过叶轮对蒸气做功，使其压力和温度升高，然后送入冷凝器。压缩机并不是直接“制造冷量”，而是建立制冷剂在高压侧和低压侧之间循环所需的压力条件。

高温高压制冷剂蒸气进入冷凝器后，通过换热管向冷却水放热，并在相应的饱和压力下凝结成液体。冷却水吸收热量后温度升高，因此冷却水温度、流量和换热状态会直接影响冷凝温度与冷凝压力。现场出现冷凝压力偏高时，应同时观察冷却水进出水温度和水侧运行情况，不能只把注意力放在压缩机上。

冷凝器底部的高压液态制冷剂经过节流装置后减压膨胀，压力和温度随之下降，再进入蒸发器。低温低压制冷剂在蒸发器内吸收冷冻水的热量并蒸发成气体，使冷冻水温度降低，随后又被压缩机吸入。压缩、冷凝、节流、蒸发四个过程周而复始，才形成连续制冷。

冷量是怎样跟随负荷变化的

机组制冷量与压缩机吸入的制冷剂流量相关。手册说明，离心压缩机进口设置可调导叶，通过改变吸入流量控制制冷剂蒸发量，从而在一定范围内无级调节制冷量。控制器还会结合冷冻水出水温度和主机电流，自动决定压缩机启动、导叶开度和停机。

这意味着冷冻水出水温度变化时，先要判断实际负荷和控制输出是否匹配。导叶开度变化是容量调节的一部分，不宜脱离出水温度、主机电流和运行状态单独判断。启动条件、输入信号或保护状态不满足时，控制器不会仅靠扩大导叶开度解决问题。

润滑油经过哪些部件

润滑油系统负责向主电动机、压缩机轴承和增速箱齿轮供油。油箱中的润滑油由内置油泵加压，先经过油冷却器降温，再通过油过滤器送往各润滑点。电机轴两端轴承内侧设置梳齿密封，并引入压缩机蜗壳的高压气体封油，用来尽量减少润滑油进入电机和蒸发器。

主电动机和油冷却器的冷却也依赖制冷剂。液态制冷剂从冷凝器底部引出，利用冷凝器与蒸发器之间的压力差进入电动机和油冷却器，吸收电机及润滑油的热量；汽化后的制冷剂气体再进入蒸发器。因此，冷凝器、蒸发器压差不仅关系到主制冷循环，也会影响这条冷却路径。

为什么必须设置回油系统

机组运行时，少量润滑油会从轴承、齿轮箱混入压缩机排出的制冷剂，也可能从电机轴承进入电机内腔，再随电机回气进入蒸发器。润滑油不会像制冷剂那样在蒸发器中蒸发，如果不及时回收，蒸发器中的油会逐渐增加，油箱中的油则会逐渐减少。

由于润滑油比液态制冷剂轻，会浮在蒸发器液体上部。冷媒提纯装置从蒸发器液面取得低温混合液，再利用冷凝器来的高温制冷剂热源加热，使混合液中的制冷剂蒸发并回到压缩机进气口，不能蒸发的润滑油则返回油箱。这个过程既提高制冷剂纯度，也维持油箱油量和润滑条件。

现场检查应抓住哪些关联

日常巡检可以把三组数据放在一起看：冷冻水进出水温度反映蒸发器吸热和负荷变化；冷却水进出水温度及冷凝压力反映冷凝器放热；供油压力、油压差、油温和油位反映润滑与回油状态。若只处理单个报警而忽略这些关联，容易漏掉水侧换热、制冷剂循环或回油路径中的真正原因。

遇到油位持续下降、蒸发器换热变差或供油状态异常时，应记录故障前后的水温、压力、主机电流、导叶状态和油系统参数，再由专业人员按手册检查。不要在原因未查清时反复复位，也不要随意改变维修级参数。把制冷循环、容量调节和回油系统作为一个整体观察，排查路径会更短，也更接近机组真实运行逻辑。
