离心式冷水机组如何启动和停机？19XR控制逻辑与喘振保护详解

离心式冷水机组的启停并不是简单地给压缩机送电或断电，而是一套由水系统、导叶、油泵、温度、压差和保护条件共同参与的顺序控制。以19XR系列控制逻辑为例，理解“启动—加载—优先控制—软停机—再循环—喘振保护”这条完整链路，有助于运行人员判断机组为什么不启动、为什么主动降载，以及某些看似异常的动作究竟是故障还是保护策略。

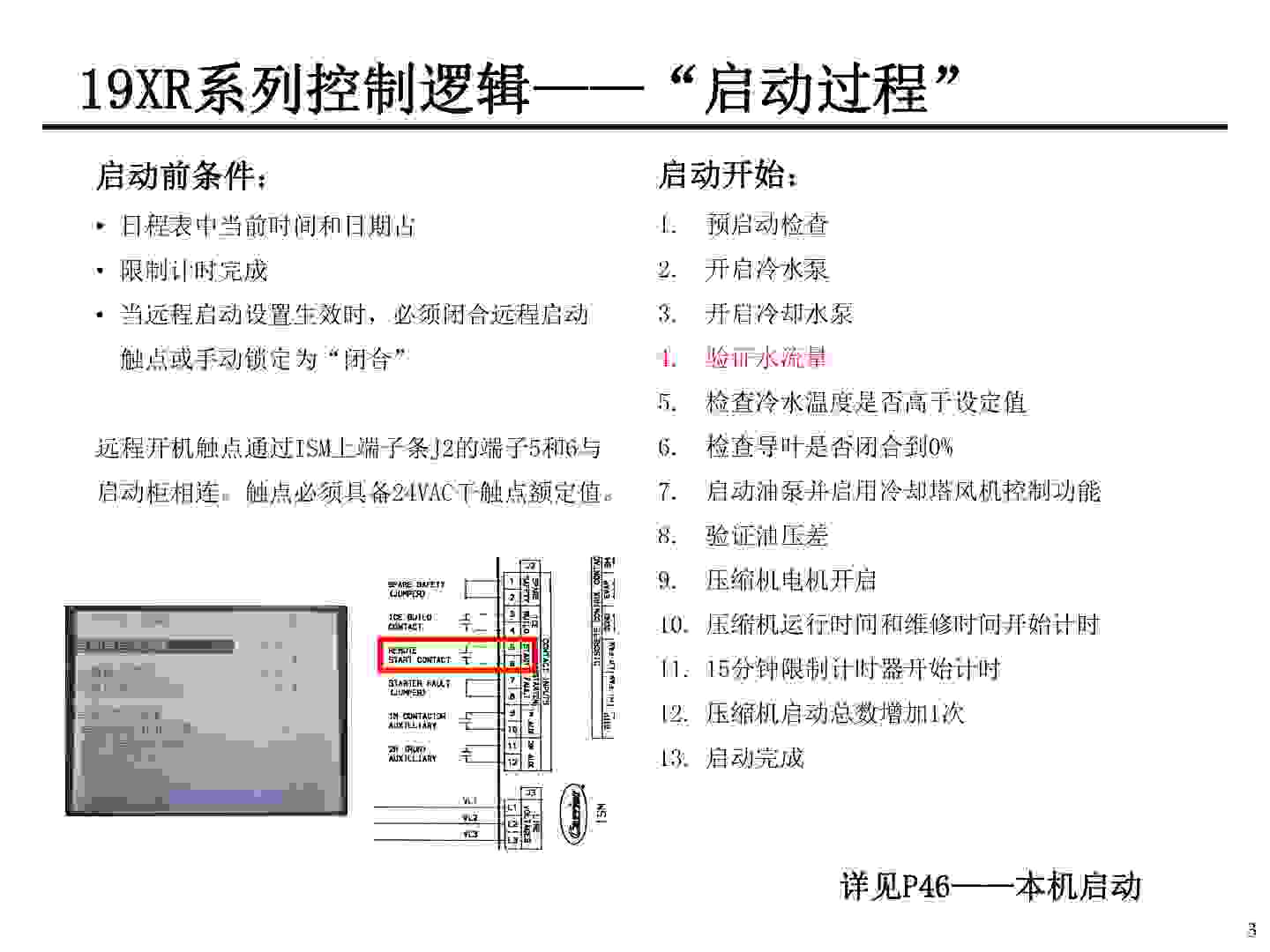

一、启动前先满足允许条件

控制器首先检查当前日期和时间是否处于日程表的占用时段，各项限制计时是否已经结束。如果启用了远程启动，远程开机触点必须闭合；相关干触点还要满足24VAC额定要求。也就是说，收到开机指令并不等于压缩机会立即启动，日程、联锁和计时条件任何一项未满足，启动顺序都不会继续。

允许启动后，机组按固定顺序执行预启动检查：先开启冷水泵，再开启冷却水泵，随后验证两侧水流量；确认冷水温度高于控制设定值，并检查进气导叶已经关闭到0%。之后启动油泵，同时允许冷却塔风机控制投入。只有油压差验证通过，压缩机电机才会开启。压缩机投入后，运行时间和维修时间开始累计，15分钟限制计时器开始计时，启动总次数增加一次，至此才算启动完成。现场排查“机组有开机命令但压缩机不转”时，应沿这条顺序逐项核对，而不是直接把原因归到主机或启动柜。

二、冷量控制取决于定频或变频方式

定频机组主要根据冷水温度与控制点温度的偏差，调节进气导叶开度来改变制冷量。变频机组则同时调节电机速度和导叶开度。控制器会在最低速度附近把导叶维持在较高开度，使机组在避开喘振区的同时争取较高效率；导叶差值会影响导叶位置或变频目标速度的变化幅度。

控制系统还会依据实际温差与喘振线温差的关系选择运行模式：实际温差高于喘振线时采用常规控制；低于喘振线时进入喘振防护模式。如果检测到真实喘振，控制逻辑会优先提高运行频率，以改变压缩机工况点，而不是继续盲目降速。

三、优先控制是主动限载，不一定是故障

当电机电流接近限制、制冷剂温度过低、电机温度过高或冷凝压力接近上限时，控制器会启动优先控制，目的是在触发安全停机之前把工况拉回允许范围。第一阶段是保持导叶不再开大，并在控制界面状态行显示限制原因；如果条件继续恶化，第二阶段会逐步关闭导叶，直到相关参数回落到第一阶段设定点以下，再释放导叶并恢复常规冷量控制。因此，机组负荷升不上去时，既要看冷水温差，也要查看优先控制原因，不能只判断为导叶执行器故障。

四、停机、再循环与重新启动

按住停机按钮至少1秒、日程表进入未占用时段、出现再循环条件或发生报警保护，都会触发关机。正常软停机时，导叶先向预设电流百分比对应的位置关闭，直到导叶开度小于4%，或软停机过程达到4分钟，压缩机才失电。随后压缩机运行与维修计时停止，1分钟关机限制开始计时；导叶继续关到0%，60秒后油泵停止，最后关闭冷水泵和冷却水泵。只有开机和关机两组限制计时都结束，机组才允许重新启动。

当冷水进出水温差低于关机温差、控制点温度比设定值低2.8℃，且控制点温度在最近5分钟没有上升，同时出水温度接近蒸发温度跳断点时，机组可能进入再循环。此时压缩机停机，但冷水泵保持运行，用于持续监测负荷变化。当冷水控制点温度升高到设定值与重启温差之和以上，压缩机再按正常启动程序投入。

五、喘振保护看的是工况边界

离心压缩机扬程过高时，叶轮气流可能倒流并引发喘振，持续喘振会威胁叶轮安全。控制器通过多个负载点形成喘振保护线，判断特定最高转速下允许的最大扬程；工况点越过保护边界后，机组进入喘振防护。变频运行时，保护线还会随频率变化。喘振通常伴随电流波动，电流波动超过限值会记为一次喘振防护；指定时间内计数超过5次，系统将启动喘振保护关机。

从运行维护角度看，这套逻辑的核心不是“出现异常就停机”，而是先验证联锁，再按顺序启动；运行中通过导叶、转速和优先控制修正工况；停机时按油系统和水系统要求延时退出；接近喘振边界时先防护，累计达到条件后再关机。把每一步与现场趋势、状态行和联锁信号对应起来，才能更准确地区分正常控制动作、保护限载和真实故障。
