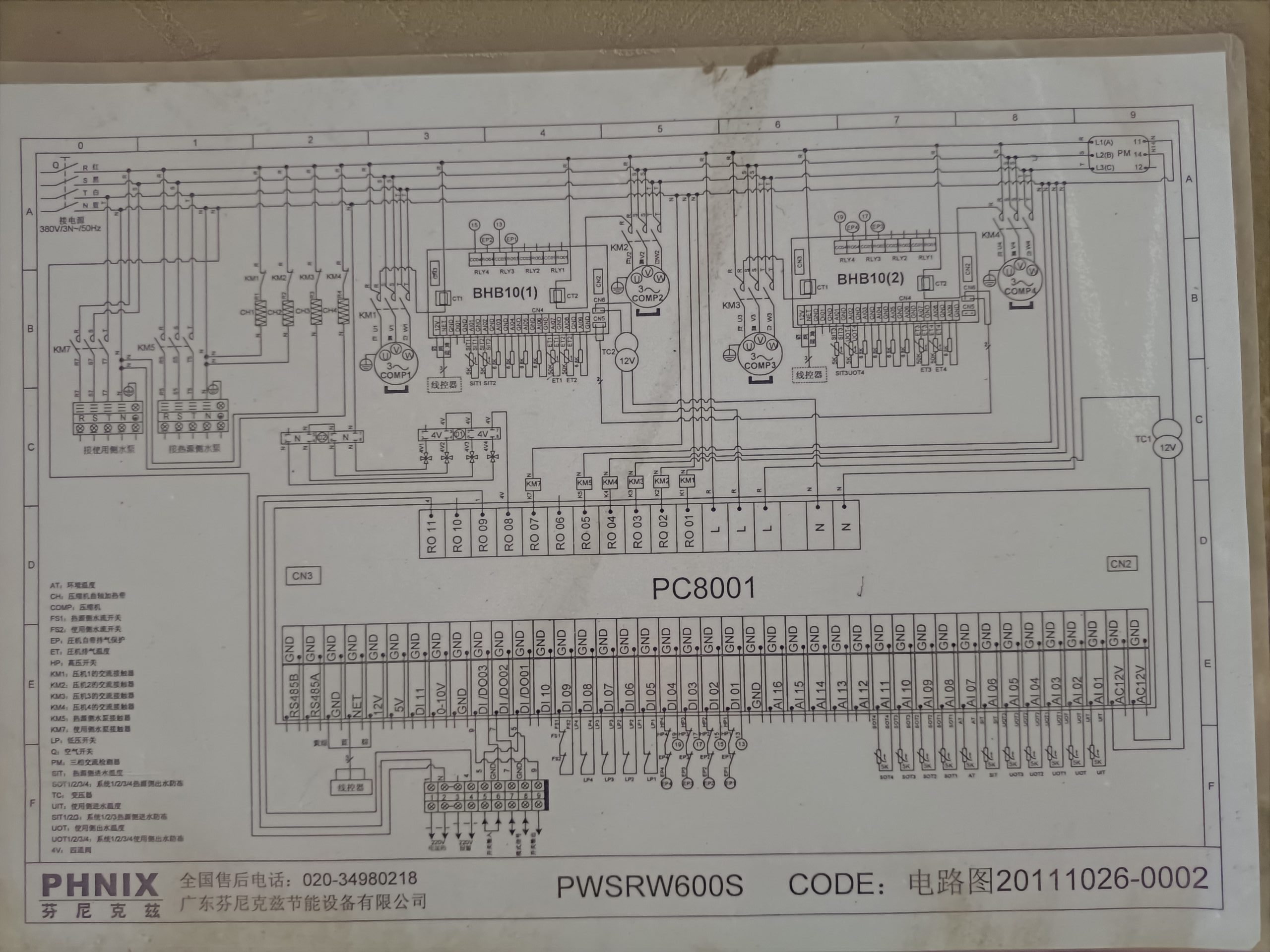

芬尼克兹风冷水冷模块中央空调机组电路原理图
发布时间:2022-09-18来源:海南海口三亚中央空调维修

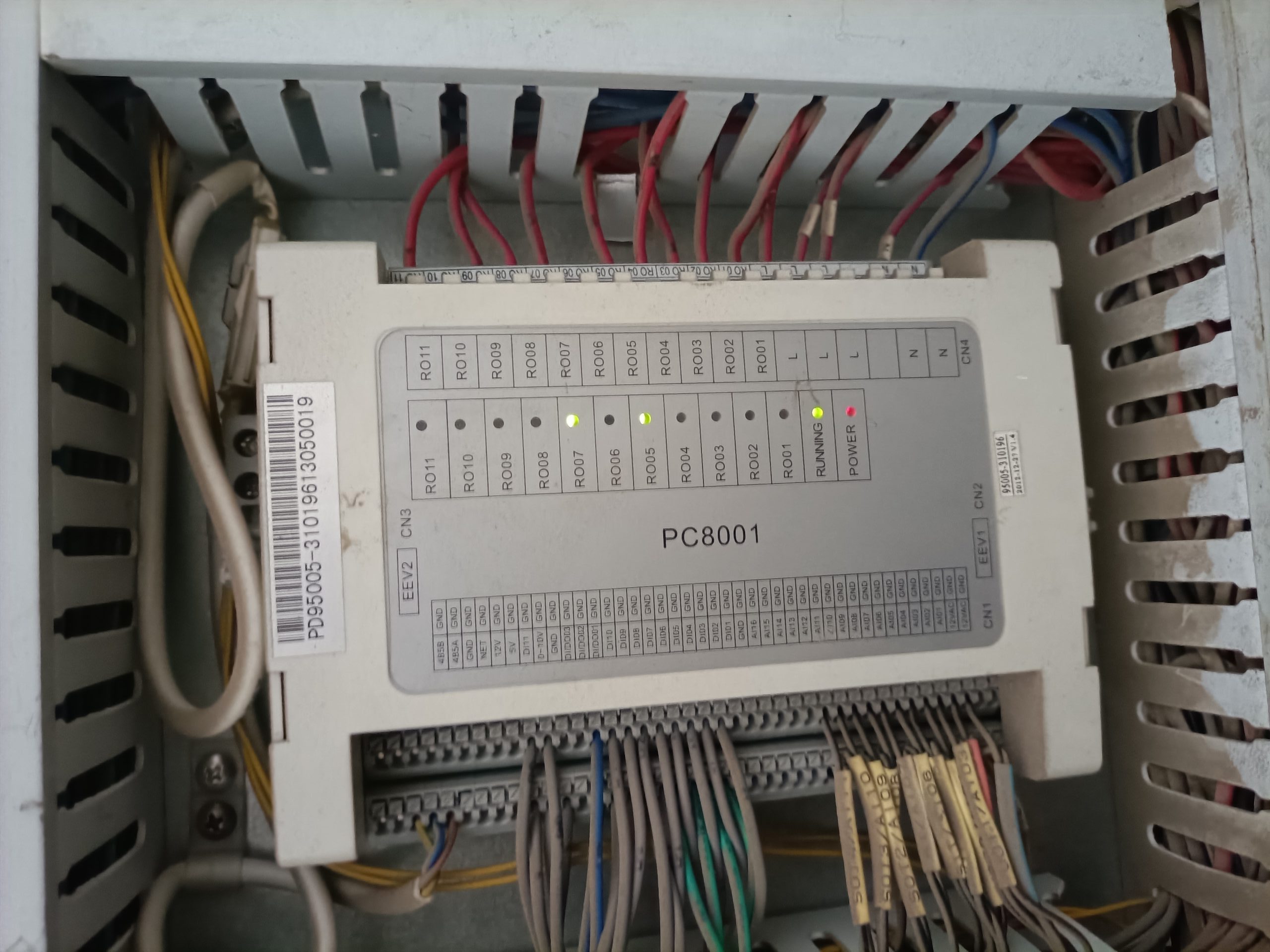

主板部分接口说明
- L电源火线
- N电源零线
- RO 01 压缩机1输出
- RO 02 压缩机2输出
- RO 03 压缩机3输出
- RO 04 压缩机4输出
- RO 05 风机高速/热源侧水泵输出
- RO 06 风机低速输出
- RO 07 循环水泵输出
- RO 08 四通阀输出
- RO 09 电加热输出
- RO 10 喷淋阀输出
- RO 11 报警输出
- DI/DO01 应急开关输出
- DI/DO02 模式信号输出,制冷高电平,制热低电平
- DI/DO03 预留
- DI01 流量输入
- DI02 系统1高压保护输入(常闭)
- DI03 系统2高压保护输入(常闭)
- DI04 系统3高压保护输入(常闭)
- DI05 系统4高压保护输入(常闭)
- DI06 系统1低压保护输入(常闭)
- DI07 系统2低压保护输入(常闭)
- DI08 系统3低压保护输入(常闭)
- DI09 系统4低压保护输入(常闭)
- DI10 水流保护输入(常闭)
- DI11 电加热过热保护输入(常闭)
- AI01 进水温度
- AI02 出水温度
- AI03 盘管1温度
- AI04 盘管2温度
- AI05 盘管3温度
- AI06 盘管4温度
- AI07 环境温度
- AI08 防冻1温度
- AI09 防冻2温度
- AI10 防冻3温度
- AI11 防冻4温度
- AI12 回气1温度
- AI13 回气2温度
- AI14 回气3温度
- AI15 回气4温度
- AI16 预留
- GED NET 12V 远程控制
- RS485+ RS485- 485通讯接口
- CN2 CN3 电子膨胀阀接口
