KVR 系列故障代码

5.1、通过线控器上的显示进行故障诊断

内 机 显 示 故 障 代 码 的 判 定 ： KVR 对 应 的 线 控 器 的 拨 码 是  1  和  3 在 ”on”,2 和  4

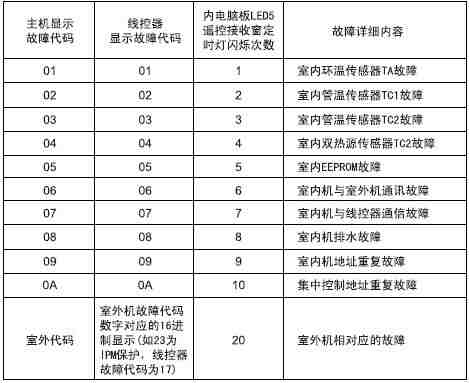

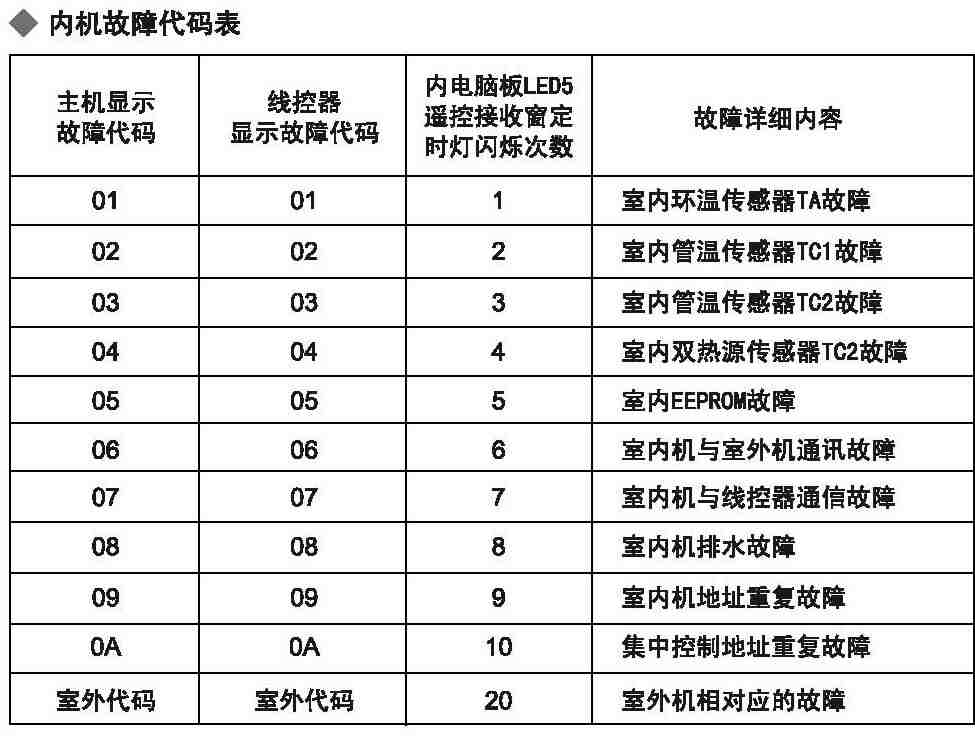

在”off”. 线控器故障显示表

注意：如果线控器显示故障代码不在以上显示内容之中，应检查线控器的拨码 是否正确，并纠正！

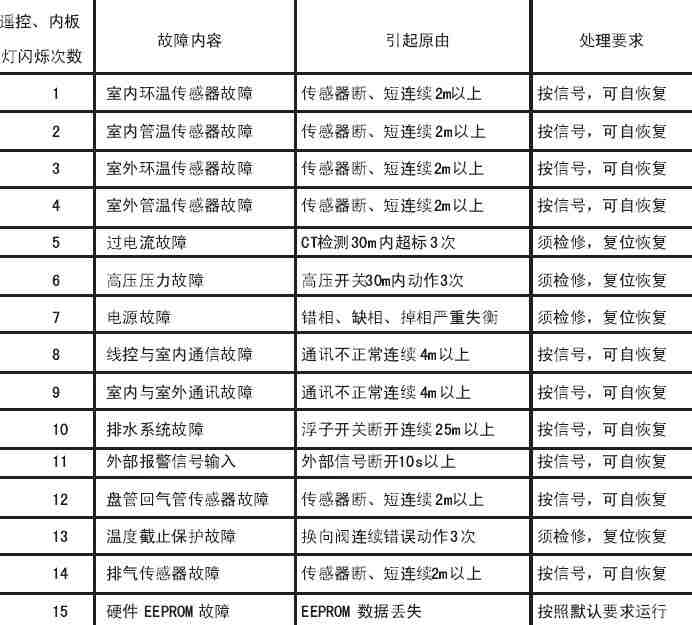

5.2、通过遥控接收器上的故障指示灯来进行故障诊断

（开机运行时定时灯闪烁表示室内机故障）

注意：如果机号设置重复，会出现定时灯/运行灯/电源灯一起闪烁的现象，而不是丢机号

现象。

5.3 通过遥控接收器的指示灯来进行故障诊断 在室内机采取遥控的方式进行控制的时候，如果遥控接收器的运行指示灯闪烁的话即可判 断为室外机故障，可对应的对室外机的指示灯或数码管进行故障判断，不可依据运行灯的 闪烁次数进行故障判断，以下表格内容仅供参考：

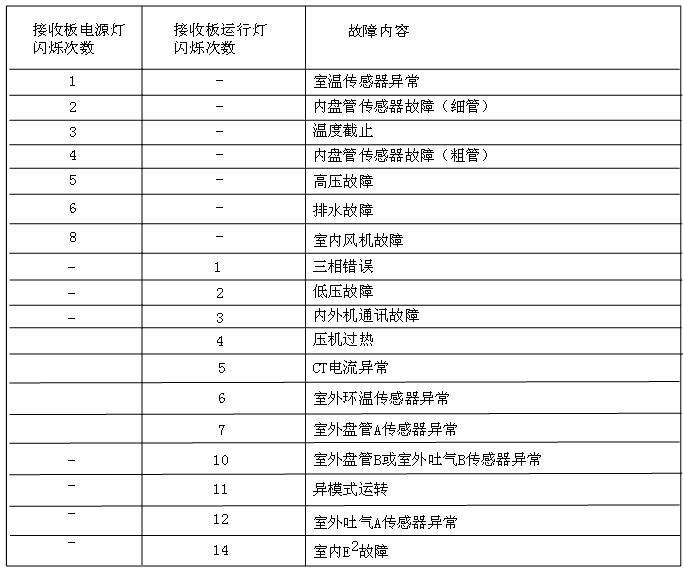

5.3.1  KVR-80W/B520A、KVR-100W/B520A 遥控接收器室外机故障表示方法

5.3.2 开机运行时，遥控接收器运行灯闪烁表示室外机故障，KVR-125W/B720A 具体见下表

5.3.3 开机运行时，遥控接收器运行灯闪烁表示室外机故障，KVR-150W/B720A 具体见下表

5.4    通过室外机的故障指示灯进行故障诊断

5.4.1、通过室外机主板 LED1 对 KVR-80W/B520A、KVR-100W/B520A 故障进行判定

5.4.2、室外机故障显示表(线控器显示  E1 时)

可通过检查室内机控制板 LED1 或室外机控制板 LED  (A ALARM－A 系统、B     ALARM－B 系统)

来对 KVR-125W/B720A 和 KVR-150W/B720A 的故障进行判断

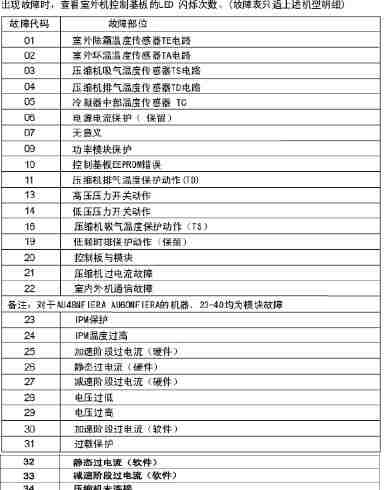

5.4.3  KVR-150W/B520A 故障检测

室外机故障显示表(线控器显示 E1 时),可检查室内机控制板 LED1 或室外机控制板 LED，故 障判定和故障代码如下：（出现故障时，在室外机控制基板的数码管上可以直接显示故障代 码。）

5.4.4、KVR-150W/B530A 故障判定

可检查室内机控制板 LED1 或室外机控制板 LED

复位操作：关于 KR-160W/A（BP）S 及 KR-160W/BPS、AU48NFIBIA 的复位操作，复位就

是将 CPU 中固化的数据重新写到 EEPROM 中的过程，如果 EEPROM 中的数据由于某些原因被 冲掉或读写 EEPROM 不正常（报“EEPROM 数据读取错误”PEE 故障）就可以通过复位操作将 EEPROM 的程序重新刷新一遍。

复位操作有硬件复位和软件复位两种，具体操作如下： 硬件复位：

弱电板（0010451530 或 0010451971）上有两个小孔或者两芯端子（标识都是 JP301         ）， 在外机断电后，插上检测工装（0010451601）后，短接 JP301（使用导线或短接环）后（必 须保证此两点导通），上电，大约 3 秒后从检测工装上的数码管看到显示“PR.1”表示复位 成功，然后拔掉短接线，几秒后，检测工装数码管会显示“bp160”，接着同时按下△键和▽ 键来对系统进行复位，同时可以听到轻微的“啪”继电器的声音。而后，断电，内外机再 重新上电。

软件复位：

在外机断电后，插上检测工装（0010451601）后，在数码管显示全“0”的时候（或将 内机全部关掉），进入参数编辑状态，将 PR_00 更改为 2 后，依次按“确定”、“编程”后， 检测工装上的数码管显示变为“PR.1”表示复位成功，几秒后，检测工装数码管会显示“bp160”， 接着同时按下△键和▽键来对系统进行复位，同时可以听到轻微的“啪”继电器的声音， 数码管显示从“bp160”变为全“0”。而后，断电，内外机再重新上电。

5.4.5  KVR-180W/B530A 故障判定

外机故障代码

5.4.6  KVR-125W/B520A 故障判定

如果外机报故障停机，可以通过看外机控制板（0010451516A）上的红色报警灯的闪烁 次数来判断外机报警的情况；也可以通过将工装板插在 CN15 上，看工装板的显示，通过显 示的内容来判断外机的故障。

备注：关于以上故障，在一个小时内，如果连续出现 4 次保护，则在第四次保护后，才向内 机发送故障代码，外机此时锁死，需要给外机断电重启。所以需要注意的是，如果发现内机 在开机时不工作或者没有效果，请检查外机是否有故障显示。

变频板故障表：

注 1：在主控板报变频板故障时，主控板上的监控面板显示为E.1.-XX，其中 XX 代表变频板出现的故障的故障代码。例如：当变频板报软件过流保护故障时，主控板上的监控面板 显示为 E.1.－03。

5.4.7 KVR-80W/D522B、KVR-150W/D532B、KVR-180W/D532B 故障判定

5.4.8  KVR-80W/622A、KVR-120W/622A  (E-MULTI) 故障代码说明

1．室外机故障指示：在室外机的电脑板上设有 1 只 LED，分别用来显示两系统故障。 室外机故障代码：

其中除过流，高、低压，三相电故障以外的都是可恢复的故障。

E2 故障只在上电的时候会报，同时屏蔽和室内机的通讯，不给室内发码。 不可自动恢复的故障，需断电处理。

2．壁挂机内机故障代码：

3．嵌入机、低静压风管机室内机故障代码：

5.4.9KVR-53W/D522A、  KVR-65W/D522A、    KVR-80W/D522A、  KVR-100W/D522A

(X-MULTI) 故障判定和检修代码：

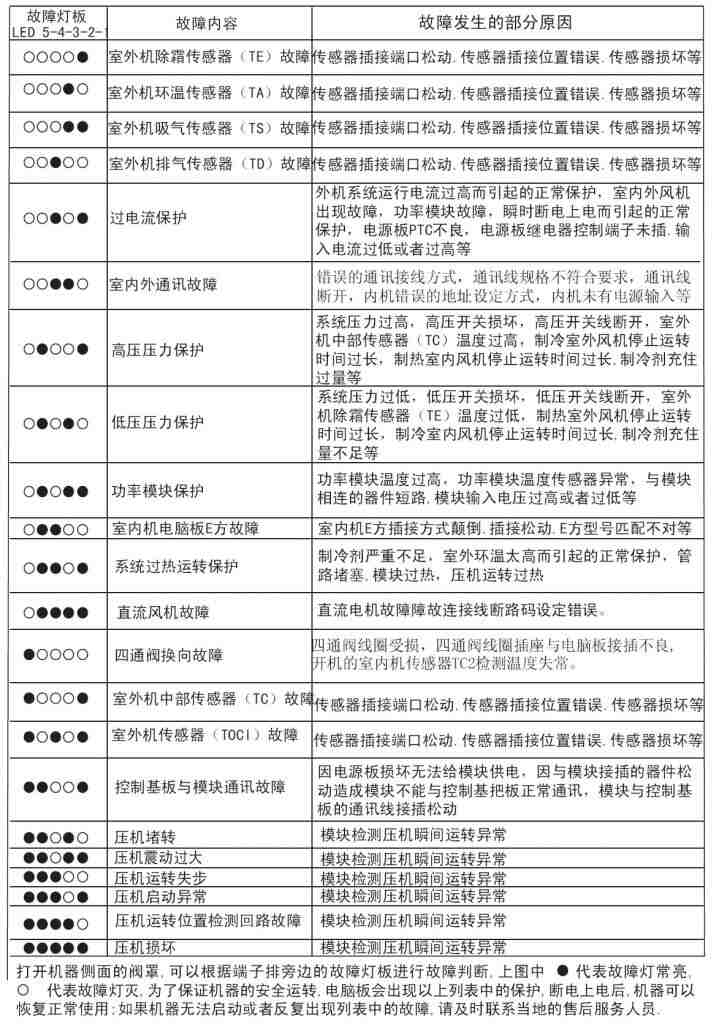

1．室外机故障指示：在室外机的右侧小电脑板上设有 5 只红色 LED，正常情况下， 这些 LED 灯是不亮的。当 LED 灯被点亮后，说明有故障，按照下表来排查故障：

2．壁挂机内机故障代码：

3．嵌入机、低静压风管机室内机故障代码：

5.5 奥蕴 KVR 故障代码

（KVR-125W/D522B(NEW)、KVR-150W/D532B(NEW)、KVR-180W/D532B(NEW)）

室外机故障

奥蕴 KVR 室内机故障
