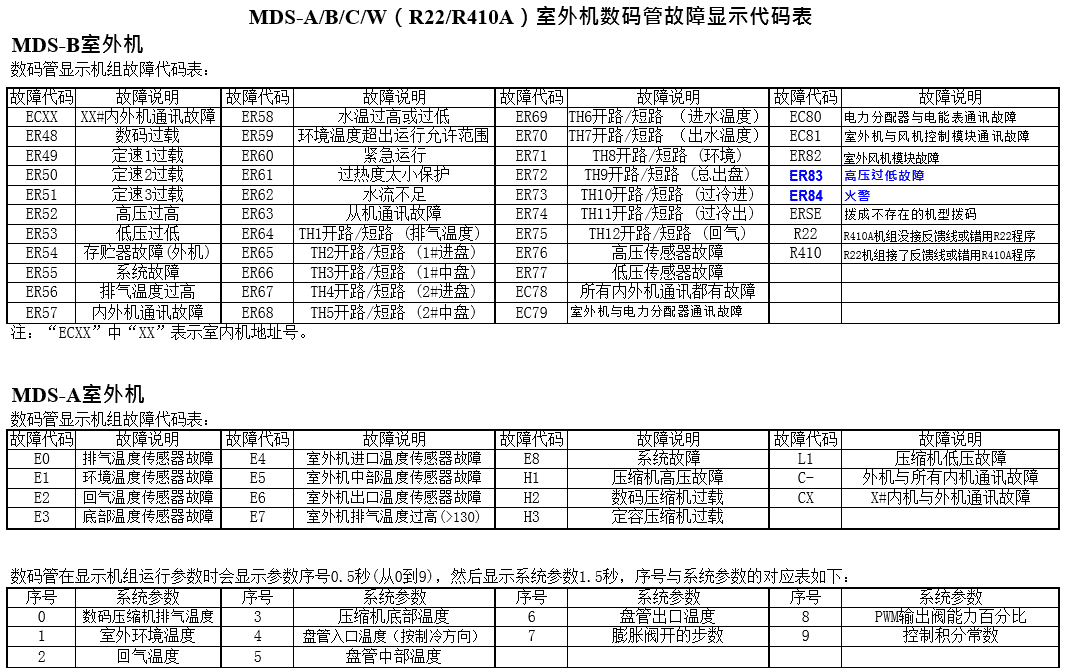

MDS-B室外机
数码管显示机组故障代码表：

MDS-A/B/C/W（R22/R410A）室外机数码管故障显示代码表

故障代码 故障说明 故障代码 故障说明 故障代码 故障说明 故障代码 故障说明
ECXX XX#内外机通讯故障 ER58 水温过高或过低 ER69 TH6开路/短路 （进水温度） EC80 电力分配器与电能表通讯故障
ER48 数码过载 ER59 环境温度超出运行允许范围 ER70 TH7开路/短路 （出水温度） EC81 室外机与风机控制模块通讯故障
ER49 定速1过载 ER60 紧急运行 ER71 TH8开路/短路 (环境) ER82 室外风机模块故障
ER50 定速2过载 ER61 过热度太小保护 ER72 TH9开路/短路 (总出盘) ER83 高压过低故障
ER51 定速3过载 ER62 水流不足 ER73 TH10开路/短路 (过冷进) ER84 火警
ER52 高压过高 ER63 从机通讯故障 ER74 TH11开路/短路 (过冷出) ERSE 拨成不存在的机型拨码
ER53 低压过低 ER64 TH1开路/短路 (排气温度) ER75 TH12开路/短路 (回气) R22 R410A机组没接反馈线或错用R22程序
ER54 存贮器故障(外机) ER65 TH2开路/短路 (1#进盘) ER76 高压传感器故障 R410 R22机组接了反馈线或错用R410A程序
ER55 系统故障 ER66 TH3开路/短路 (1#中盘) ER77 低压传感器故障
ER56 排气温度过高 ER67 TH4开路/短路 (2#进盘) EC78 所有内外机通讯都有故障
ER57 内外机通讯故障 ER68 TH5开路/短路 (2#中盘) EC79 室外机与电力分配器通讯故障
注：“ECXX”中“XX”表示室内机地址号。

MDS-A室外机
数码管显示机组故障代码表：
故障代码 故障说明 故障代码 故障说明 故障代码 故障说明 故障代码 故障说明
E0 排气温度传感器故障 E4 室外机进口温度传感器故障 E8 系统故障 L1 压缩机低压故障
E1 环境温度传感器故障 E5 室外机中部温度传感器故障 H1 压缩机高压故障 C- 外机与所有内机通讯故障
E2 回气温度传感器故障 E6 室外机出口温度传感器故障 H2 数码压缩机过载 CX X#内机与外机通讯故障
E3 底部温度传感器故障 E7 室外机排气温度过高(>130) H3 定容压缩机过载

数码管在显示机组运行参数时会显示参数序号0.5秒(从0到9)，然后显示系统参数1.5秒，序号与系统参数的对应表如下：
序号 系统参数 序号 系统参数 序号 系统参数 序号 系统参数
0 数码压缩机排气温度 3 压缩机底部温度 6 盘管出口温度 8 PWM输出阀能力百分比
1 室外环境温度 4 盘管入口温度（按制冷方向） 7 膨胀阀开的步数 9 控制积分常数
2 回气温度 5 盘管中部温度

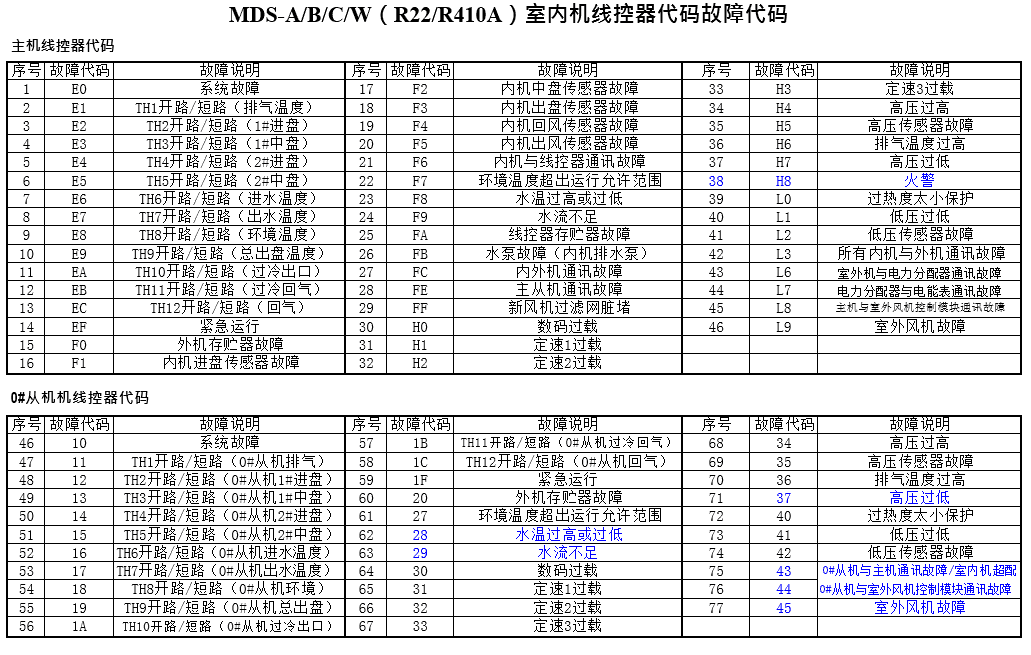

主机线控器代码

MDS-A/B/C/W（R22/R410A）室内机线控器代码故障代码

序号 故障代码 故障说明 序号 故障代码 故障说明 序号 故障代码 故障说明
1 E0 系统故障 17 F2 内机中盘传感器故障 33 H3 定速3过载
2 E1 TH1开路/短路（排气温度） 18 F3 内机出盘传感器故障 34 H4 高压过高
3 E2 TH2开路/短路（1#进盘） 19 F4 内机回风传感器故障 35 H5 高压传感器故障
4 E3 TH3开路/短路（1#中盘） 20 F5 内机出风传感器故障 36 H6 排气温度过高
5 E4 TH4开路/短路（2#进盘） 21 F6 内机与线控器通讯故障 37 H7 高压过低
6 E5 TH5开路/短路（2#中盘） 22 F7 环境温度超出运行允许范围 38 H8 火警
7 E6 TH6开路/短路（进水温度） 23 F8 水温过高或过低 39 L0 过热度太小保护
8 E7 TH7开路/短路（出水温度） 24 F9 水流不足 40 L1 低压过低
9 E8 TH8开路/短路（环境温度） 25 FA 线控器存贮器故障 41 L2 低压传感器故障
10 E9 TH9开路/短路（总出盘温度） 26 FB 水泵故障（内机排水泵） 42 L3 所有内机与外机通讯故障
11 EA TH10开路/短路（过冷出口） 27 FC 内外机通讯故障 43 L6 室外机与电力分配器通讯故障
12 EB TH11开路/短路（过冷回气） 28 FE 主从机通讯故障 44 L7 电力分配器与电能表通讯故障
13 EC TH12开路/短路（回气） 29 FF 新风机过滤网脏堵 45 L8 主机与室外风机控制模块通讯故障
14 EF 紧急运行 30 H0 数码过载 46 L9 室外风机故障
15 F0 外机存贮器故障 31 H1 定速1过载
16 F1 内机进盘传感器故障 32 H2 定速2过载

0#从机机线控器代码

序号 故障代码 故障说明 序号 故障代码 故障说明 序号 故障代码 故障说明
46 10 系统故障 57 1B TH11开路/短路（0#从机过冷回气） 68 34 高压过高
47 11 TH1开路/短路（0#从机排气） 58 1C TH12开路/短路（0#从机回气） 69 35 高压传感器故障
48 12 TH2开路/短路（0#从机1#进盘） 59 1F 紧急运行 70 36 排气温度过高
49 13 TH3开路/短路（0#从机1#中盘） 60 20 外机存贮器故障 71 37 高压过低
50 14 TH4开路/短路（0#从机2#进盘） 61 27 环境温度超出运行允许范围 72 40 过热度太小保护
51 15 TH5开路/短路（0#从机2#中盘） 62 28 水温过高或过低 73 41 低压过低
52 16 TH6开路/短路（0#从机进水温度） 63 29 水流不足 74 42 低压传感器故障
53 17 TH7开路/短路（0#从机出水温度） 64 30 数码过载 75 43 0#从机与主机通讯故障/室内机超配
0#从机与室外风机控制模块通讯故障
54 18 TH8开路/短路（0#从机环境） 65 31 定速1过载 76 44
55 19 TH9开路/短路（0#从机总出盘） 66 32 定速2过载 77 45 室外风机故障
56 1A TH10开路/短路（0#从机过冷出口） 67 33 定速3过载

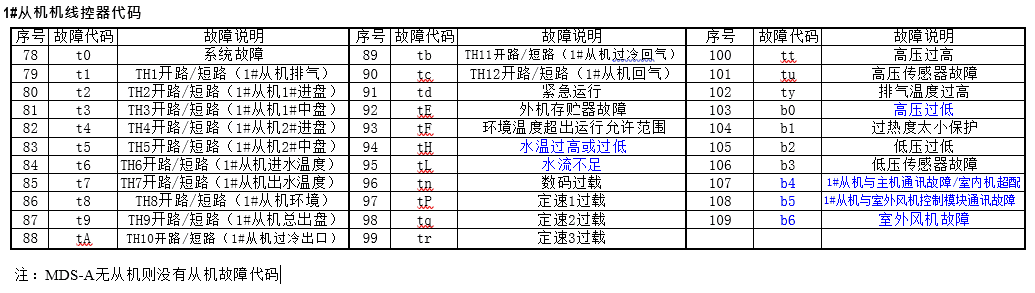

1#从机机线控器代码

序号 故障代码 故障说明 序号 故障代码 故障说明 序号 故障代码 故障说明
78 t0 系统故障 89 tb TH11开路/短路（1#从机过冷回气） 100 tt 高压过高
79 t1 TH1开路/短路（1#从机排气） 90 tc TH12开路/短路（1#从机回气） 101 tu 高压传感器故障
80 t2 TH2开路/短路（1#从机1#进盘） 91 td 紧急运行 102 ty 排气温度过高
81 t3 TH3开路/短路（1#从机1#中盘） 92 tE 外机存贮器故障 103 b0 高压过低
82 t4 TH4开路/短路（1#从机2#进盘） 93 tF 环境温度超出运行允许范围 104 b1 过热度太小保护
83 t5 TH5开路/短路（1#从机2#中盘） 94 tH 水温过高或过低 105 b2 低压过低
84 t6 TH6开路/短路（1#从机进水温度） 95 tL 水流不足 106 b3 低压传感器故障
85 t7 TH7开路/短路（1#从机出水温度） 96 tn 数码过载 107 b4 1#从机与主机通讯故障/室内机超配
86 t8 TH8开路/短路（1#从机环境） 97 tP 定速1过载 108 b5 1#从机与室外风机控制模块通讯故障
87 t9 TH9开路/短路（1#从机总出盘） 98 tq 定速2过载 109 b6 室外风机故障
88 tA TH10开路/短路（1#从机过冷出口） 99 tr 定速3过载

注：MDS-A无从机则没有从机故障代码

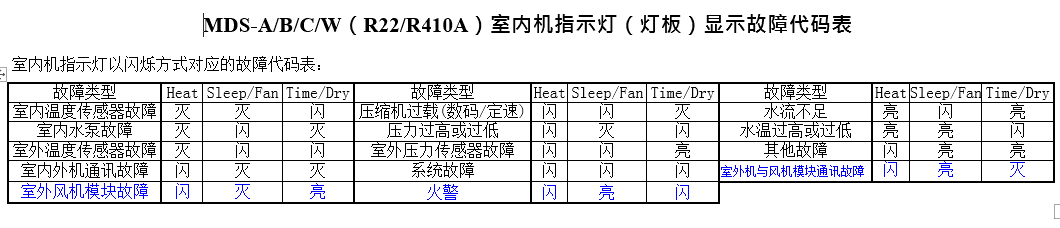

MDS-A/B/C/W（R22/R410A）室内机指示灯（灯板）显示故障代码表

室内机指示灯以闪烁方式对应的故障代码表：

故障类型 Heat Sleep/Fan Time/Dry 故障类型 Heat Sleep/Fan Time/Dry 故障类型 Heat Sleep/Fan Time/Dry
室内温度传感器故障 灭 灭 闪 压缩机过载(数码/定速) 闪 闪 灭 水流不足 亮 闪 亮
室内水泵故障 灭 闪 灭 压力过高或过低 闪 灭 闪 水温过高或过低 亮 亮 闪
室外温度传感器故障 灭 闪 闪 室外压力传感器故障 闪 闪 亮 其他故障 闪 亮 亮
室内外机通讯故障 闪 灭 灭 系统故障 闪 闪 闪 室外机与风机模块通讯故障 闪 亮 灭
室外风机模块故障 闪 灭 亮 火警 闪 亮 闪
